Anatomija jednog JSD-a

Slajdovi u izradi

Prof. dr Igor Dejanović (igord at uns ac rs)

Kreirano 2019-12-20 Fri 11:11, pritisni ESC za mapu, m za meni, Ctrl+Shift+F za pretragu

Sadržaj

1 DOMMLite

1.1 Šta je DOMMLite?

  • DOMMLite1 je jezik za opis statičke strukture poslovnih aplikacija.2
  • Opisuje entitete, njihove atribute, validatore, veze između entiteta, primitivne tipove, pakete, servise i sl.
  • Generator koda na osnovu DOMMLite mograma generiše naprednu CRUD aplikaciju sa podrškom za pretrage, filtriranje, sortiranje, definisanje servisnih metoda, validacije itd. Implementiran u xText-u.

1.2 Osnovne osobine

  • Opis entiteta, ključeva, veza jedan na jedan, jedan na više, više na više.
  • Tekstualna sintaksa. Puna eclipse integracija (dopuna i bojenje koda, strukturni pogled, navigacija, validacija sintakse).
  • Veliki broj standardnih parametarskih validatora uz mogućnost definisanja dodatnih u samom jeziku uz implementaciju na jeziku ciljne platforme.
  • Podrška za definisanje korisničkih tipova podataka, validatora i oznaka.
  • Generator koda za Django web okvir za razvoj1. Generisanje pune CRUD aplikacije sa pretragama, filtriranjem, sortiranjem itd.

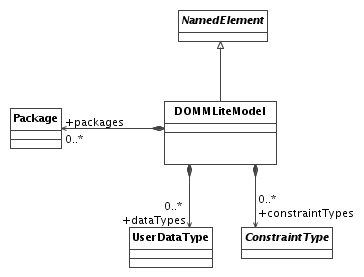

1.3 Model

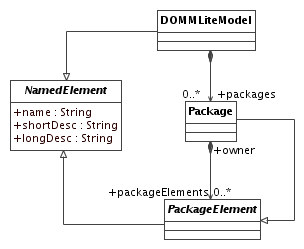

1.4 Paketi

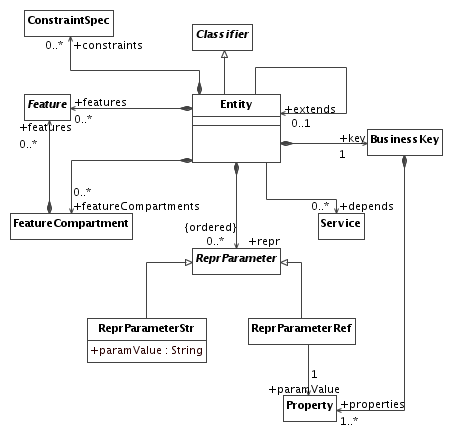

1.5 Entiteti


1.6 Konkretna sintaksa

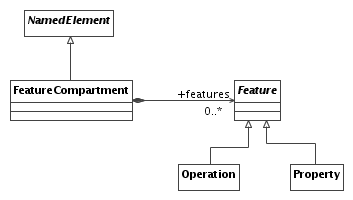

1.7 Odeljci

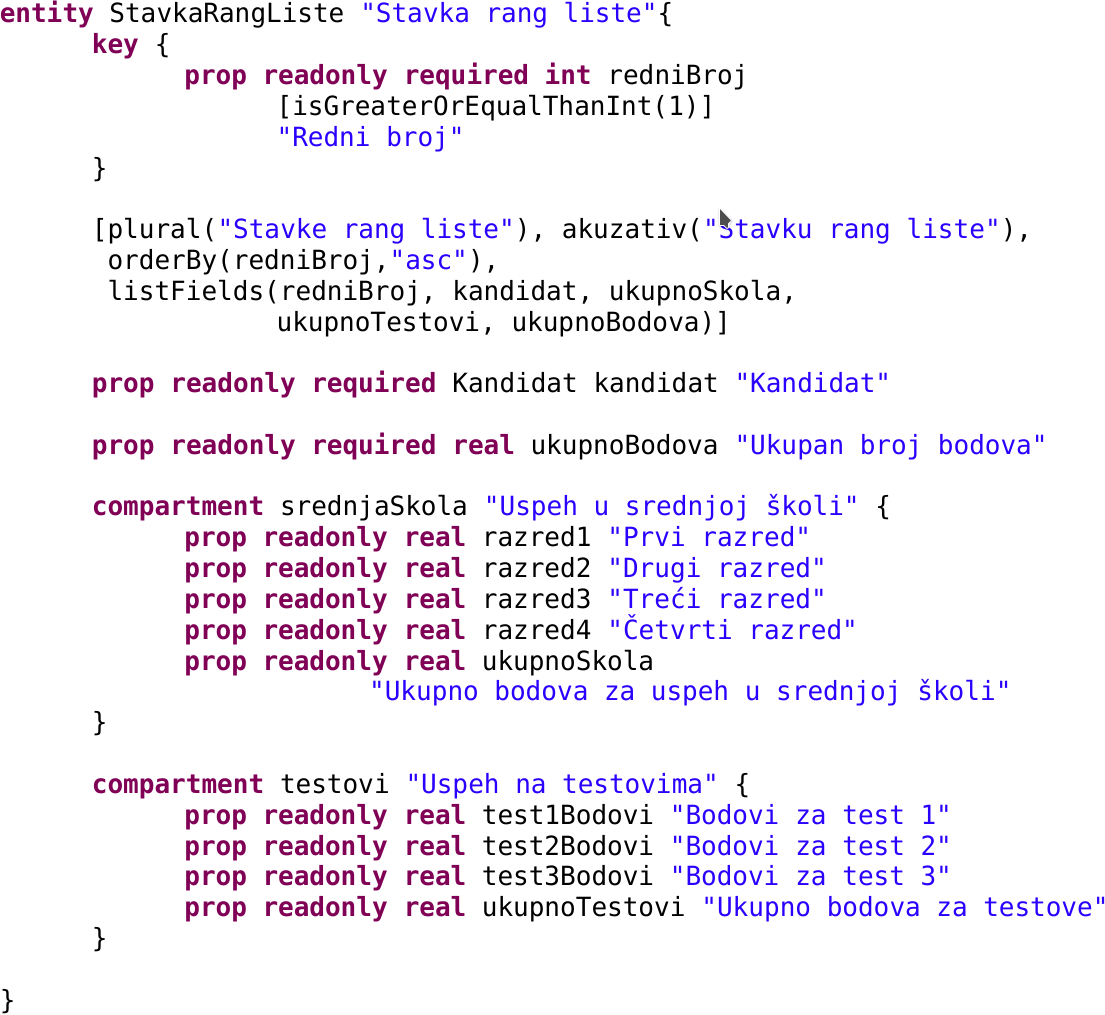

1.8 Odeljci - konkretna sintaksa

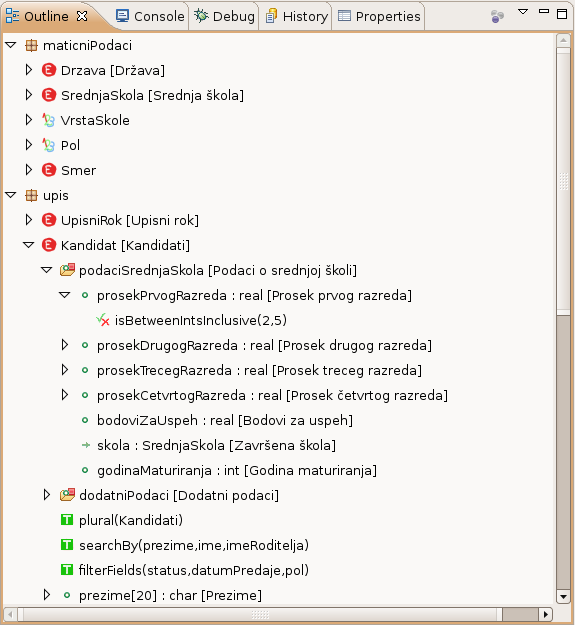

1.9 Odeljci - strukturni prikaz


1.10 Odeljci - mapiranje na ekranske forme

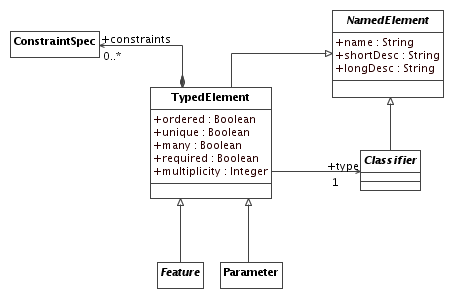

1.11 Atributi i reference




1.12 Atributi i reference - konkretna sintaksa


1.13 Oznake (Tags)

  • Služe za opis dodatne semantike elementa nad kojim su definisane.
  • DOMMLite poseduje 11 ugrađenih oznaka (plural, searchBy, orderBy, finder, filterFields...) a korisnik može definisati na nivou mograma i svoje oznake.

1.14 Primer - podrška za specifičnosti prirodnih jezika

Sorry, your browser does not support SVG.

1.15 Validatori

  • Definisanje uslova koji mora biti ispunjen da bi se instanca elementa modela nad kojom je primenjen smatrala ispravnom.
  • DOMMLite poseduje 33 ugrađena validatora (isAlphaNumeric, isOnlyDigits, isValidEmail...) a na nivou mograma mogu biti definisani korisnički.

1.16 Primer upotrebe validatora

Sorry, your browser does not support SVG.

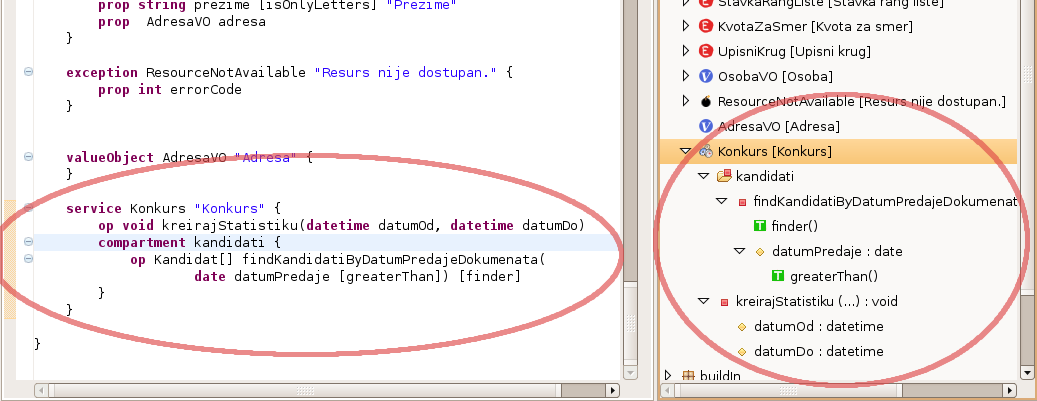

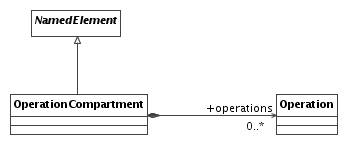

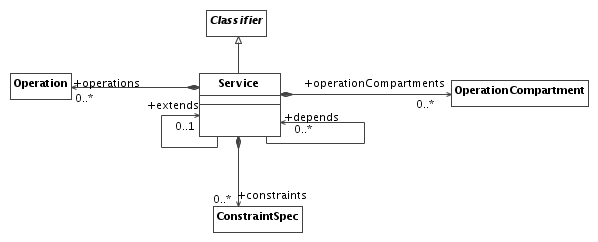

1.17 Servisi

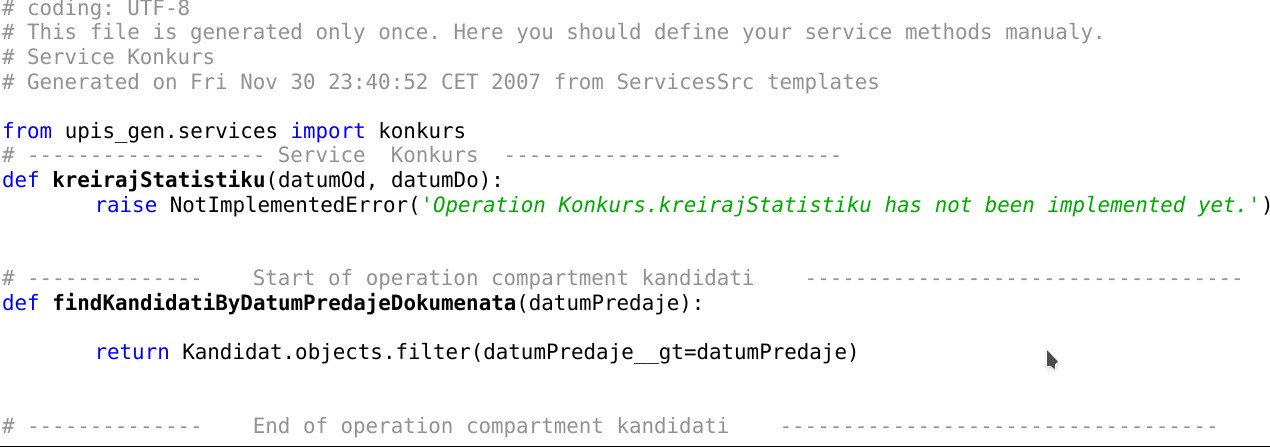

1.18 Podrška za finder metode

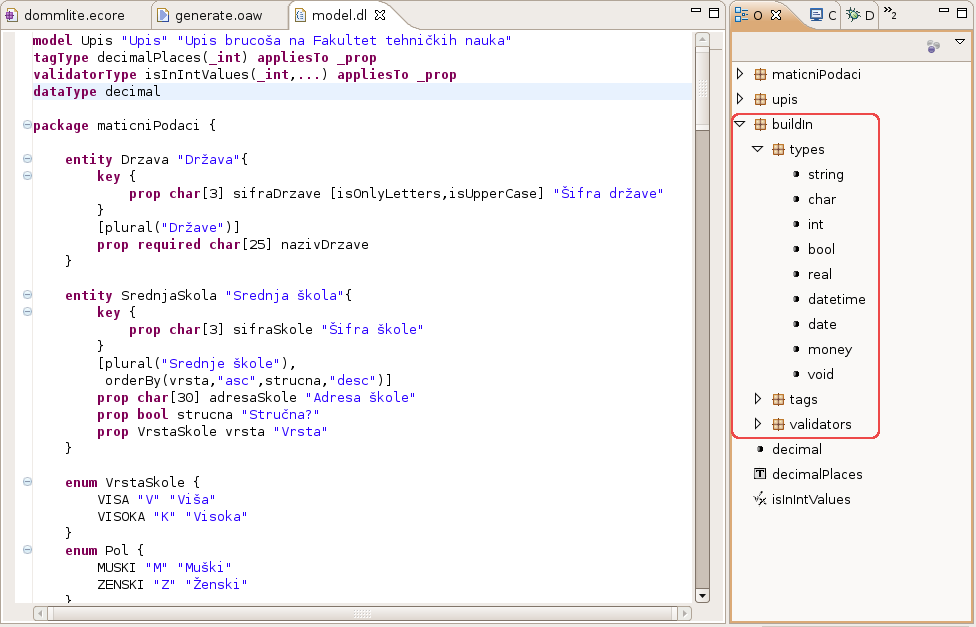

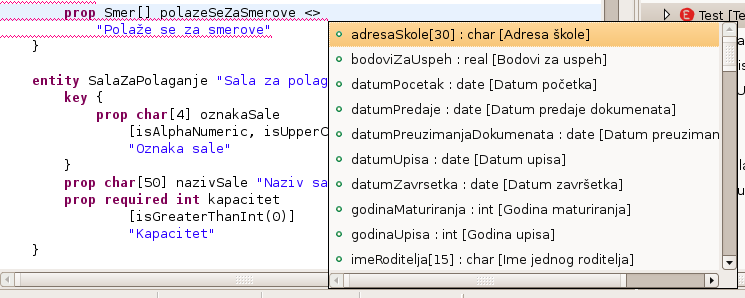

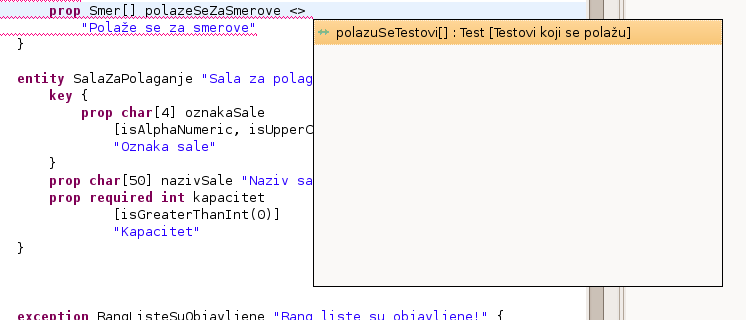

1.19 Dopuna koda



1.20 Generator koda

Sorry, your browser does not support SVG.

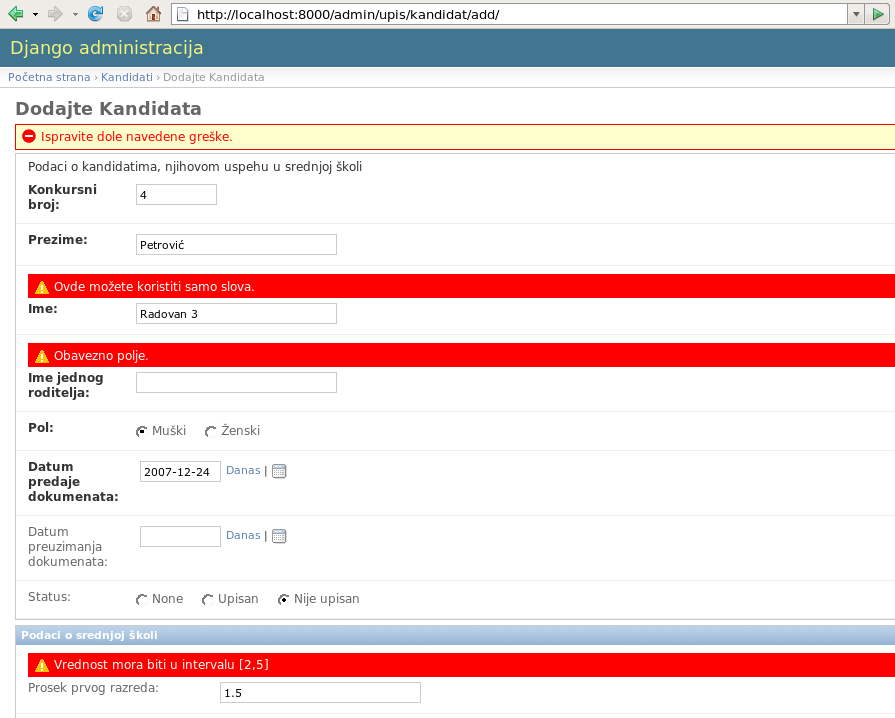

1.21 Prikaz generisane forme


2 mobl

2.1 mobl

TODO

3 pyFlies

3.1 pyFlies

TODO
